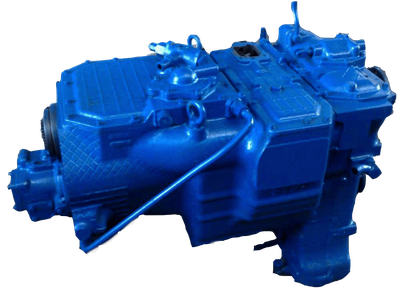

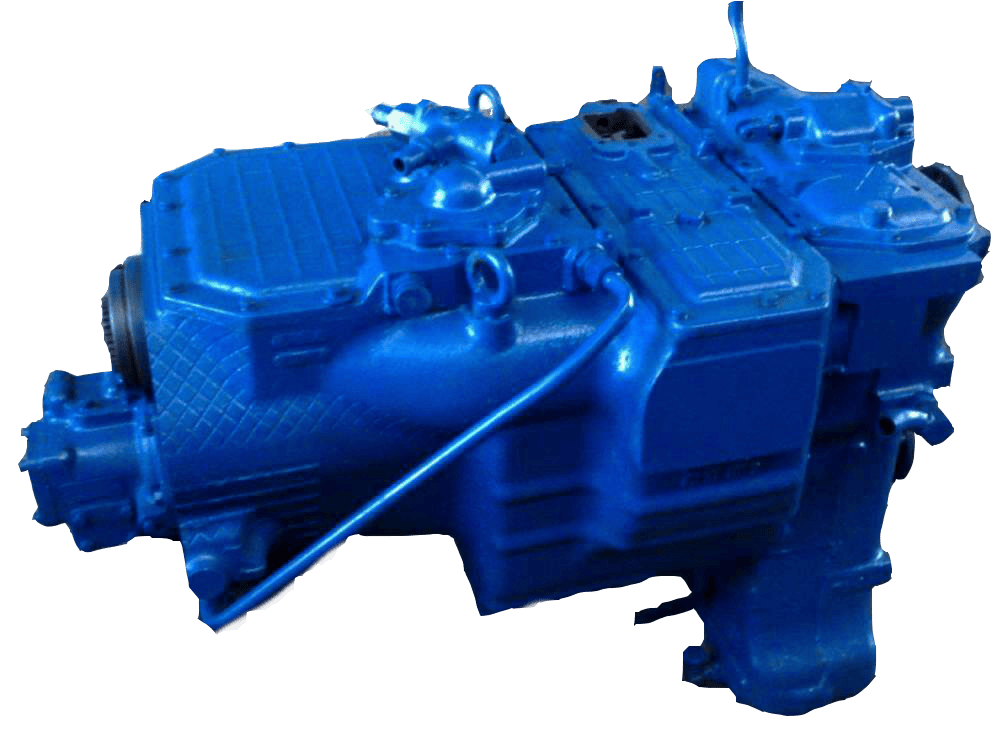

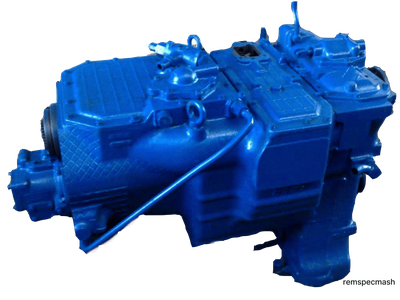

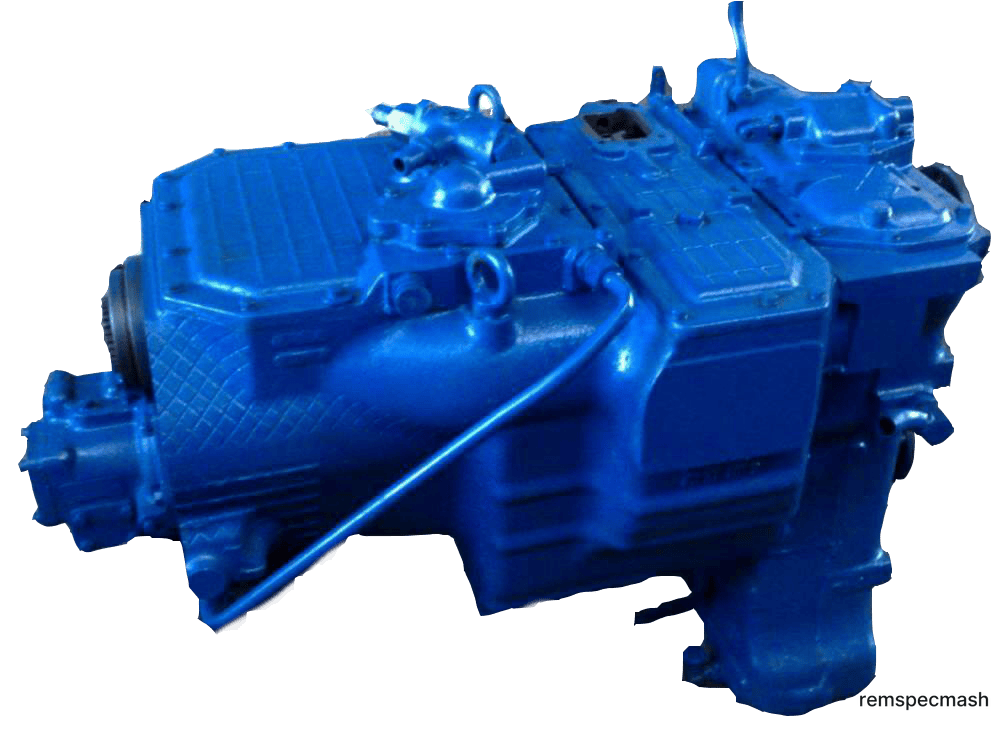

Коробка передач колесного трактора Т-150

Коробка передач (КПП) Т-150 предназначена для изменения скорости движения трактора и обеспечивает двенадцать скоростей движения вперед (три диапазона по четыре скорости) и четыре скорости заднего хода.
Первый и второй диапазоны скоростей обеспечивают работу с безмоторными комбайнами и всеми сельскохозяйственными машинами, третий диапазон — с прицепами и полуприцепами.

КПП Т-150К состоит из двух агрегатов: коробки передач и раздаточной коробки, которые жестко соединены болтами друг с другом (рис. 31).1 – подвижная шестерня включения переднего моста; 2 — вал привода переднего моста, 3 — вал редуктора диапазона; 4 — гидроподжимная муфта задняя; 5 —гидроподжимная муфта передняя; 6 — вторичный вал; 7 — распределитель гидросистемы КПП, 8— вал привода ВОМ; 9 — первичный вал; 10 — ведущая шестерня IV передачи; 11 — ведущая шестерня I передачи; 12 — ведущая шестерня I передачи; 13 — ведущая шестерня III передачи; 14 — рычаг переключения диапазонов; 15— подвижная шестерня включения заднего хода; 16— валик включения заднего хода; 17 — механизм блокировки переключения 1 диапазонов, 18 —рычаг включения переднего поста, 19 —рычаг включения привода ВОМ, 20—шестерня привода насосов и включения ВОМ; 21—ведущая шестерня III диапазона; 22 — ведущая шестерня II диапазона; 23 — первичный вал раздаточной коробки; 24—зубчатая муфта переключения диапазонов; 25 — вал привода заднего моста.

Коробка передач Т-150К механическая, четырехскоростная с шестернями постоянного зацепления и персональными гидроподжимными муфтами.

В ее корпусе установлены: первичный вал 9 с посаженными на нем шестернями 10, 11, 12, 13 и соединенный эвольвентными шлицами с валом муфты сцепления; вторичный вал 6 с шестернями и гидроподжимными муфтами 4, 5, вал 3 редуктора первого диапазона с шестернями. Сверху корпус закрыт крышкой, на которой установлены фильтр и перепускной клапан гидросистемы коробки передач.

Переключение передач в КПП Т-150 осуществляется без разрыва потока мощности поворотом золотника распределителя 7 при помощи гидравлической системы. Золотник распределителя 7 имеет четыре фиксированных положения, каждое из которых обеспечивает включение соответствующей
передачи.

В конструкции КПП предусмотрен механизм блокировки, предотвращающий запуск дизеля при включенной передаче, а также механизм 17 блокировки,который дает возможность переключать диапазоны только при полностью выключенной муфте главного сцепления.
