Артикул: 325-04-0000

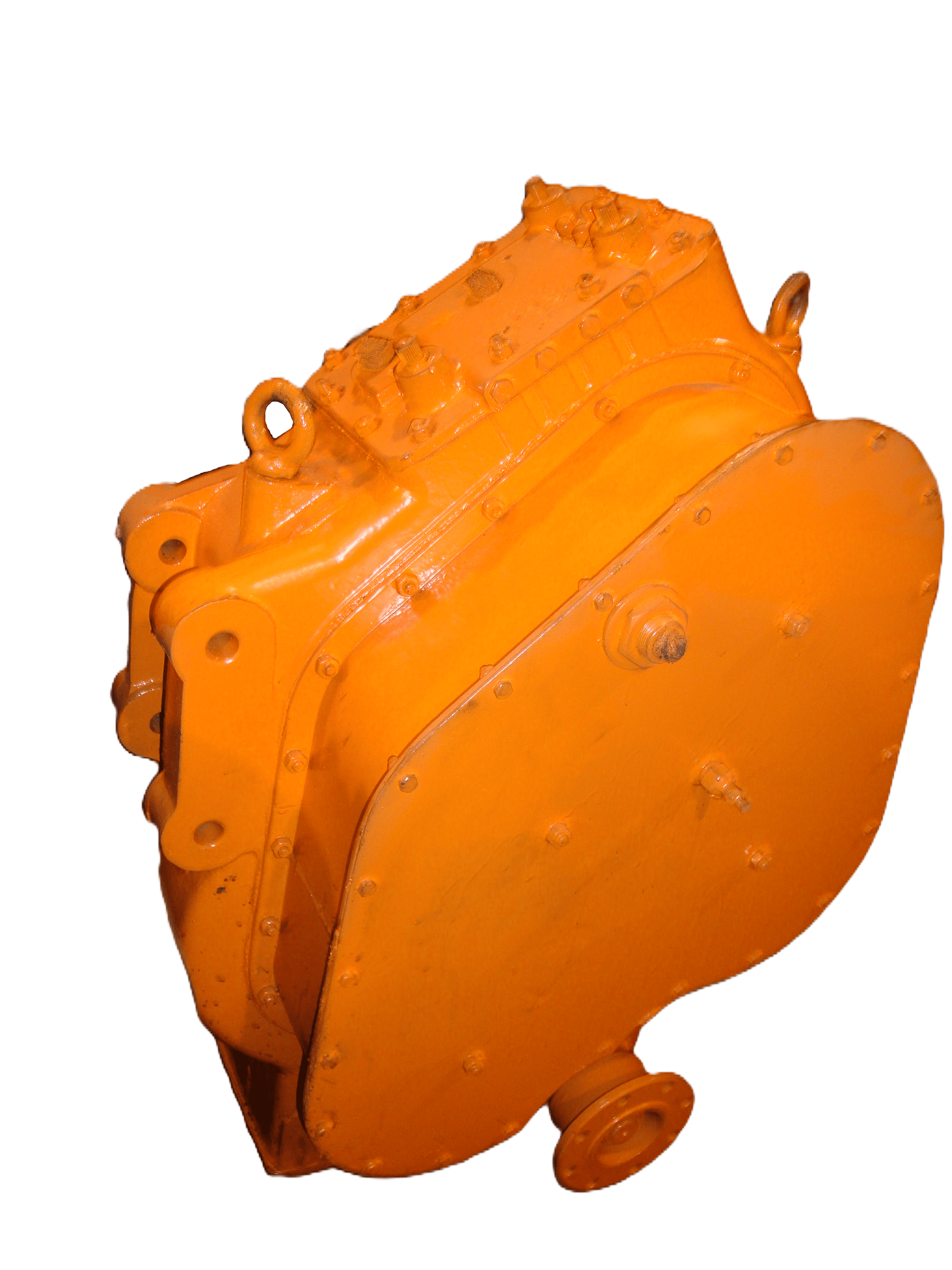

КПП SB-165 погрузчика Stalowa Wola L-34

Продажа, обмен и ремонт SB-165 Huta Stalowa Wola.

Цена указана в случае ремонта или обмена на вашу коробку передач.

Коробка передач на польский погрузчик L34, L534, L200.



135 000

Продажа, обмен и ремонт SB-165 Huta Stalowa Wola.

Цена указана в случае ремонта или обмена на вашу коробку передач.

Коробка передач на польский погрузчик L34, L534, L200.



  • Описание

    Признаки неисправности КПП SB-165

    Шум во время переключения передач. Самый распространенный симптом, который может говорить, о разных неполадках: износе муфт синхронизаторов, деформации устройства блокирования и даже об износе креплений самой коробки.

    Шум при нейтральном режиме. Скорее всего необходимо долить масла в коробку или заменить подшипник ведущего вала.

    Не включаются или плохо включаются передачи. Еще один многофакторный синдром. Он может говорить о том, что сцепление не выключается полностью, а также о том, что шестерни уже довольно изношены. Впрочем, такое бывает и при недостатке масла в КПП.

    Самопроизвольное выключение скоростей. Это довольно серьезно. Причины могут быть в износе шестерен и муфт синхронизаторов, а также в проблемах со штоком и вилкой переключения.

    Коробка передач SB 165 (КПП SB-165) 325-04-0000 погрузчика L-34
    Коробка передач SB 165 (КПП SB-165) 325-04-0000 погрузчика L-34 обеспечивает использование оптимального режима работы двигателя при движении в различных условиях.

    Коробка передач SB 165 (КПП SB-165) 325-04-0000 погрузчика L-34

    Тип: механическая с промежуточным валом, переключаемая под нагрузкой, четырехскоростная — четыре передачи вперед и четыре — назад.

    Передача

    вперед, км/ч

    назад, км/ч

    I

    7,0

    7,0

    II

    14,0

    14,0

    III

    24,0

    24,

    IV

    39,0

    39,0

    --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


    4-3 Корпус 325-09-1042 С1
    4-4 Ведущий вал I 325-04-1043
    4-5 Ведущий вал II и III 325-01-1201
    4-6 Вал IV 325-01-1230
    4-7 Выходящий вал
    4-8 Узел тормоза 325-04-0039
    4-9 Механизм включения оси 325-01-0003
    4-10 Механизм переключения передач 325-01-0004
    4-12 Ручевая крышка 325-04-0002
    4-13 Пневматический сервомотор 325-01-0017
    4-14 Распределитель 325-01-0018

    ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



    КПП фронтального погрузчика L-34 (Stalowa Wola) Пояснение к рисунку "КПП фронтального погрузчика L-34 (Stalowa Wola)"


    Позиция

    Номер части

    Наименование

    Кол-во

    1

    325-04-0002

    УПРАВЛЯЮЩАЯ КРЫШКА

    1


    602-08-0707-3-02

    БОЛТ

    10


    602-08-0712-3-02

    ШПИЛЬКА

    2


    612-12-0720-0-02

    ПРУЖИННАЯ ШАЙБА

    12


    603-01-2122-0-02

    ГАЙКА

    12

    2

    325-01-1002

    ПРОКЛАДКА

    1

    3

    325-09-1042

    C1 КОРПУС

    1


    601-78-0500-0-02

    УШКОВЫЙ БОЛТ

    2

    4

    325-01-0008

    ПРОВОДА СМАЗКИ

    1


    325-01-1362

    ШАЙБА

    1


    612-11-2700-1-02

    ШАЙБА

    1


    325-01-1107

    ГАЙКА

    1


    325-01-1049

    ШАЙБА

    4


    612-12-0720-0-02

    ПРУЖИННАЯ ШАЙБА

    4


    603-01-2122-0-02

    ГАЙКА

    4

    5

    325-01-1009

    ПРОКЛАДКА

    2

    6

    325-01-0006

    КОРПУС ЗАЩИТЫ

    1

    7

    325-01-0007

    ПЛАСТИНА ЗАЩИТЫ

    1


    601-05-1014-4-02

    БОЛТ

    20


    601-05-1017-4-02

    БОЛТ

    2


    612-12-0620-0-02

    ПРУЖИННАЯ ШАЙБА

    22


    603-01-2102-0-02

    ГАЙКА

    22

    8

    325-01-0005

    ЗАЩИТА В СБОРЕ

    1


    602-08-0707-3-02

    БОЛТ

    21


    612-12-0720-0-02

    ПРУЖИННАЯ ШАЙБА

    21


    603-01-2122-0-02

    ГАЙКА

    21

    9

    325-01-1105

    ЖЕСТКИЙ ПРОВОД

    1

    10

    881-01-2240

    УПЛОТНЕНИЕ

    (О) 1

    11

    606-23-1100-0-02

    ПРОБКА

    1

    12

    881-01-2082

    УПЛОТНЕНИЕ

    (О) 1

    13

    337-10-0155

    ГЛАЗОК

    1

    14

    606-23-1080-0-02

    ПРОБКА

    1

    15

    606-78-1700-0

    УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

    1

    16

    325-01-1082

    КРЫШКА

    1


    602-08-0710-3-02

    БОЛТ

    14


    612-12-0720-0-02

    ПРУЖИННАЯ ШАЙБА

    14


    603-01-2122-0-02

    ГАЙКА

    14

    17

    325-01-1084

    ПРОКЛАДКА

    2

    18

    325-01-1083

    МАГНИТ

    1

    19

    325-01-0011

    СЕТЧАТЫЙ ФИЛЬТР

    1

    ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


    Устройство КПП фронтального погрузчика L-34 (Stalowa Wola) Пояснение к рисунку "Устройство КПП фронтального погрузчика L-34 (Stalowa Wola)"


    Поз

    Номер части

    Наименование

    Кол-во

    1

    325-01-1124

    ИГЛА МУФТЫ

    12

    2

    325-01-1103

    ПРУЖИНА

    12

    3

    611-22-2781-0-01

    УСТАНОВОЧНОЕ КОЛЬЦО

    1

    4

    325-01-1355

    УПОРНЫЙ ДИСК

    1

    5

    325-01-1369

    СТАЛЬНОЙ ДИСК

    6

    6

    A325-01-0047

    ФРИКЦИОННЫЙ ДИСК

    7


    A325-01-0046

    ФРИКЦИОННЫЙ ДИСК

    7


    A325-01-1366

    ФРИКЦИОННЫЙ ДИСК

    7

    7

    611-22-1341-0-01

    УСТАНОВОЧНОЕ КОЛЬЦО НАРУЖ.

    2

    8

    325-01-1218

    ЗУБЧАТАЯ СТУПИЦА

    1

    9

    611-22-1431-0-01

    УСТАНОВОЧНОЕ КОЛЬЦО

    1

    10

    325-04-1346

    ПОРШЕНЬ

    1

    11

    325-01-1104

    УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

    1

    12

    476-07-2044

    УПЛОТНЕНИЕ

    (О)1


    476-07-2045

    БУФФЕРНОЕ КОЛЬЦО

    1

    13

    325-01-1202

    ВТУЛКА

    1

    14

    325-09-1036

    ДИСТАНЦИОННОЕ КОЛЬЦО

    1

    15

    635-25-0819-0

    ШАРИКОПОДШИПНИК

    2

    16

    325-09-1056

    РЕГУЛИРОВОЧНАЯ ШАЙБА

    3 #


    325-09-1057

    РЕГУЛИРОВОЧНАЯ ШАЙБА

    3 #


    325-09-1058

    РЕГУЛИРОВОЧНАЯ ШАЙБА

    3 #

    17

    325-09-1370

    КРЫШКА

    1


    602-08-0910-3-02

    БОЛТ

    5


    612-12-0820-0-02

    ПРУЖИННАЯ ШАЙБА

    5


    603-01-2142-0-02

    ГАЙКА

    5


    325-09-1059

    ВИНТ

    1

    18

    B 881-07-9016

    УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

    2


    B 881-07-9017

    УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

    2

    19

    325-04-2200

    БАРАБАН МУФТЫ

    1

    20

    325-04-1043

    ВАЛИК

    1


    Довольно грубо, но весьма точно, устройство коробки передач погрузчика L-34 можно разделить на две части.
    1.Механическая - все, что находится в корпусе коробки 3.
    2.Гидравлическая - все, что находится в корпусе защиты 6.
    Конечно, деление на гидравлическую и механическую части весьма условно. Эти системы очень тесно переплетены. Потому и коробка называется гидромеханической.


    Основные неисправности механической части коробки передач:
    1. Поломка и износ зубьев и шлицов шестерен
    2. Выход из строя подшипников
    3. Износ рабочей поверхности передвижников и рычагов переключения


    Основные неисправности гидравлической части коробки передач:
    1. Износ, поломка и деформация дисков
    2. Износ и поломка уплотнительных колец
    3. Износ и поломка зубьев венца 8
    4. Износ посадочных мест под кольца и поломка зубьев барабана 19
    5. Износ посадочных мест под кольца поршня 10
    6. Износ посадочных мест под кольца крышки 27
    7. Деформация пружины 2 и стержня 1
    8. Разрыв трубок смазки валов 4 (рис 1)

    Перечислены только наиболее часто возникающие неисправности в коробке передач L-34, но далеко не все. Поэтому ремонт КПП лучше всего проводить в специализированных мастерских знающими специалистами. У нас на предприятии, после сборки коробки передач, обязательно проводится обкатка на специальном стенде. Ремонт и обкатка коробок производится не только на польский погрузчик L-34 или Dressta, но и на все виды коробок передач погрузчиков семейства "Амкодор", грейдеров и другой техники с коробками: польская, амкодоровская, муромская. Имеем опыт ремонта КПП погрузчиков китайского производства.
    Всегда в наличии обменный фонд на коробку передач фронтального погрузчика L-34, запасные части и комплектующие.
