Артикул: 225.73.01.00.000

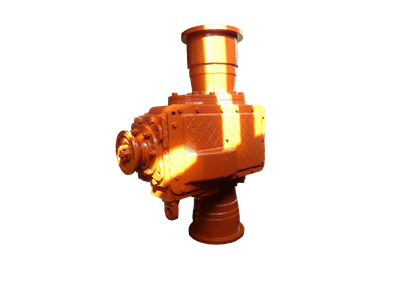

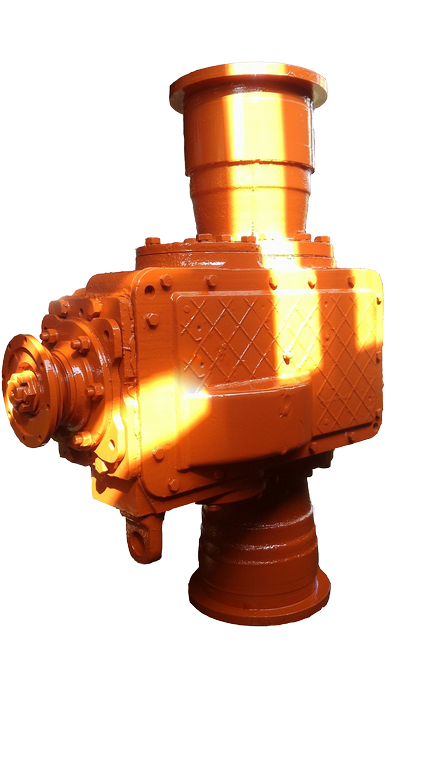

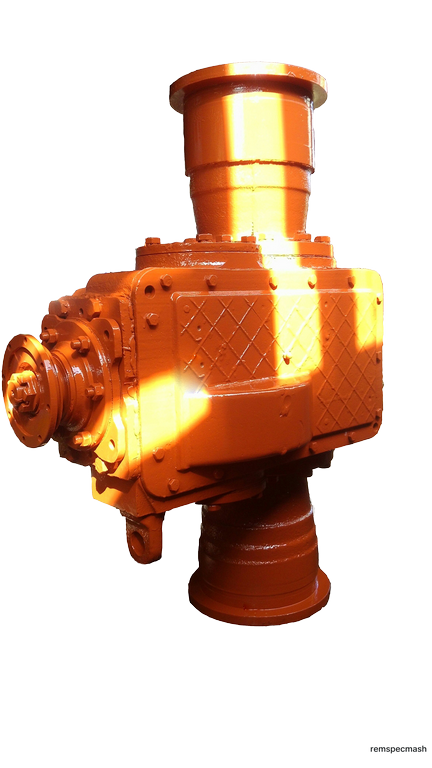

Редуктор заднего моста грейдера дз143 / дз180 (225.73.01.00.000)

Технические характеристики: Редуктор моста (задней тележки)
Применяемость: Автогрейдер ДЗ-143, 180
Место установки:  Задний мост (тележка) ДЗ-143, ДЗ-180
185 000
Технические характеристики: Редуктор моста (задней тележки)
Применяемость: Автогрейдер ДЗ-143, 180
Место установки:  Задний мост (тележка) ДЗ-143, ДЗ-180
  • Описание

    Редуктор заднего моста ДЗ 143/180

    Каталожный номер 225.73.01.00.000-01





    № позиции

    Каталожный

    Наименование

    Кол-во

    1


    Болт М 20-8дх60.46.06

    2

    2

    225.43.01.00.32

    Шайба

    2

    3

    225.43.01.00.033-01

    Прокладка

    2

    4

    225.43.01.00.033-02

    Прокладка

    2

    5

    225.43.01.00.033

    Прокладка

    2

    6

    0.877.1030

    Пробка магнитная

    2

    7

    46.2414.6435

    Подшипник 200712 М

    2

    8

    0.877.1019-08

    Пробка

    2

    9

    0.877.1033

    Прокладка

    2

    10

    225.73.01.01.000

    Корпус

    2

    11

    225.43.01.00.010

    Прокладка

    2

    12

    225.43.01.00.009

    Крышка

    2

    13

    41.5874.0201

    Масленка 2.3.90УХЛ1

    2

    14

    46.2410.0165

    Подшипник 7615А

    2

    15

    225.43.01.00.013

    Прокладка

    2

    16

    225.43.01.00.013-01

    Прокладка

    2

    17

    225.43.01.00.013-02

    Прокладка

    2

    18

    225.43.01.00.013-03

    Прокладка

    2

    19

    225.43.01.00.006

    Крышка

    2

    20

    16.65Г.06

    Шайба

    2

    21

    М16-8gх40.46.06

    Болт

    2

    22

    1.2-100х125-1

    Манжета

    2

    23

    225.43.01.04.100

    манжетодержатель

    2

    24

    225.43.01.04.101

    Маслодержатель

    2

    25

    225.43.01.04.201

    Горловина

    2

    26

    225.73.01.04.000

    Горловина

    2

    27

    41.5874.0101

    Масленка 1,3 УХЛ1

    2

    28

    225.73.01.05.001

    Болт

    2

    29

    М24х2-7Н.8.06

    Гайка

    2

    30

    225.43.01.08.0021

    Опора

    2

    31

    225.73.01.05.000

    Ограничитель

    2

    32

    М10-8gх25.46.06

    Болт

    2

    33

    10.02 Ст3кп.06

    Шайба

    2

    34

    225.43.01.00.002

    Шестерня

    2

    35

    225.43.01.01.000

    Шестерня ведомая

    2

    36

    225.43.01.00.004

    Шестерня

    2

    37

    225.43.01.00.014

    Прокладка

    2

    38

    225.43.01.00.016

    Прокладка

    2

    39

    225.43.01.00.016-01

    Прокладка

    2

    40

    225.43.01.00.016-02

    Прокладка

    2

    41

    225.43.01.00.016-03

    Прокладка

    2

    42

    225.43.01.00.015

    Стакан

    2

    43

    М14-8gх60.46.06

    Болт

    2

    44

    14.65Г.06

    Шайба

    2

    45

    225.73.01.00.001

    Вал

    2

    46

    225.73.01.00.002

    Втулка

    2

    47

    225.73.01.06.000

    Шестерня ведущая

    2

    48

    500-2402021-Б1

    Шестерня ведущая

    2

    49

    225.17.00.00.007-01

    Болт специальный

    2

    50

    225.17.00.00.008

    Гайка

    2

    51

    10.65Г.06

    Шайба

    2

    52

    М14-7Н.5.06

    Гайка

    2

    53

    М14-8gх50.66

    Шпилька

    2

    61

    102308 м

    Подшипник


    63

    27312

    Подшипник
